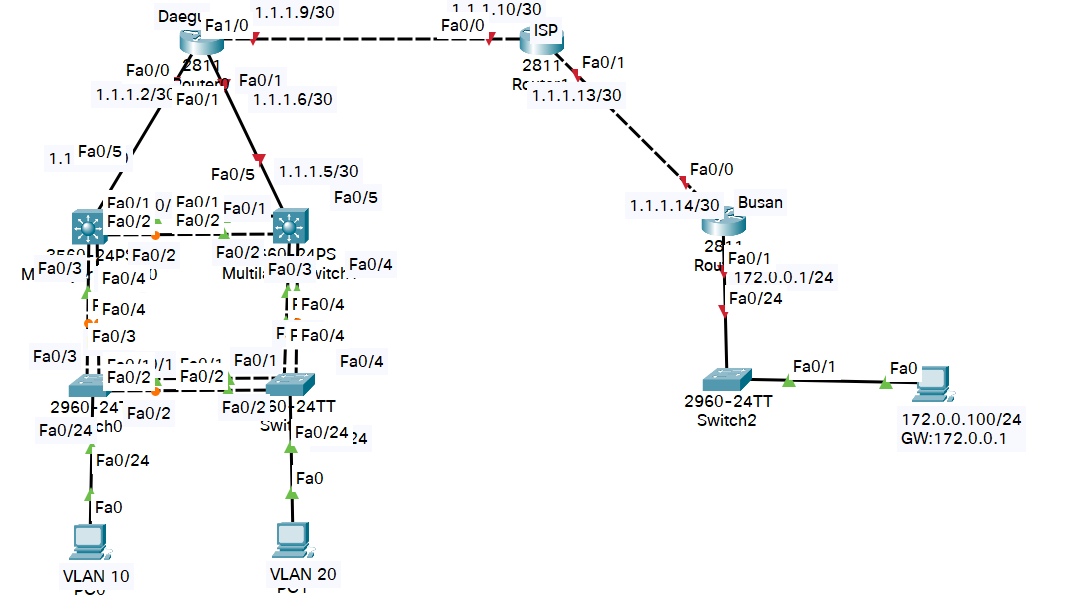

실습 목표

L3스위치, L2스위치간 이더채널을 형성하라

L3 스위치에서 SVI 설정을 통해 VLAN 10과 VLAN 20을 생성하고 분배하라

좌측 L3 스위치(GW1로 가정)에서 VLAN 10에 대해 Active,

우측 L3 스위치(GW2로 가정)에서 VLAN 20에 대해 Active 로 설정하라

라우팅 방식은 자유

L3(GW1) 스위치 설정

Switch(config-if)#int ra fa0/1-2

Switch(config-if-range)#channel-group 1 mode desirable

Switch(config-if-range)#int ra fa0/3-4

Switch(config-if-range)#channel-group 4 mode desirable

Switch(config-if-range)#int ra fa0/1-4

Switch(config-if-range)#switchport trunk encapsulation dot1q

Switch(config-if-range)#switchport mode trunk

Switch(config)#int port-channel 1

Switch(config-if)#switchport trunk encapsulation dot1q

Switch(config-if)#switchport mode trunk

Switch(config-if)#int port-channel 4

Switch(config-if)#switchport trunk encapsulation dot1q

Switch(config-if)#switchport mode trunk

L3(GW2) 스위치 설정

Switch(config)#int ra fa0/1-2

Switch(config-if-range)#channel-group 1 mode desirable

Switch(config-if-range)#int ra fa0/3-4

Switch(config-if-range)#channel-group 2 mode desirable

Switch(config-if-range)#int ra fa0/1-4

Switch(config-if-range)#switchport trunk encapsulation dot1q

Switch(config-if-range)#switchport mode trunk

Switch(config-if-range)#int port-channel 1

Switch(config-if)#switchport trunk encapsulation dot1q

Switch(config-if)#switchport mode trunk

Switch(config-if)#int port-channel 2

Switch(config-if)#switchport trunk encapsulation dot1q

Switch(config-if)#switchport mode trunk

L2(좌측) 스위치 설정

Switch(config)#int ra fa0/1-2

Switch(config-if-range)#channel-group 3 mode desirable

Switch(config-if-range)#int ra fa0/3-4

Switch(config-if-range)#channel-group 4 mode desirable

Switch(config-if-range)#int ra fa0/1-4

Switch(config-if-range)#switchport mode trunk

L2(우측) 스위치 설정

Switch(config)#int ra fa0/1-2

Switch(config-if-range)#channel-group 3 mode desirable

Switch(config-if-range)#int ra fa0/3-4

Switch(config-if-range)#channel-group 2 mode desirable

Switch(config-if-range)#int ra fa0/1-4

Switch(config-if-range)#switchport mode trunk

L3(GW1) 스위치 설정

Switch(config)#ip routing

Switch(config)#int fa0/5

Switch(config-if)#no switchport

Switch(config-if)#ip add 1.1.1.1 255.255.255.252

Switch(config-if)#no sh

L3(GW2) 스위치 설정

Switch(config)#ip routing

Switch(config)#int fa0/5

Switch(config-if)#no switchport

Switch(config-if)#ip add 1.1.1.5 255.255.255.252

Switch(config-if)#no sh

대구 라우터 설정

Daegu(config)#int fa0/0

Daegu(config-if)#ip add 1.1.1.2 255.255.255.252

Daegu(config-if)#no sh

Daegu(config-if)#int fa0/1

Daegu(config-if)#ip add 1.1.1.6 255.255.255.252

Daegu(config-if)#no sh

Daegu(config-if)#int fa1/0

Daegu(config-if)#ip add 1.1.1.9 255.255.255.252

Daegu(config-if)#no sh

ISP 라우터 설정

ISP(config)#int fa0/0

ISP(config-if)#ip add 1.1.1.10 255.255.255.252

ISP(config-if)#no sh

ISP(config-if)#int fa0/1

ISP(config-if)#ip add 1.1.1.13 255.255.255.252

ISP(config-if)#no sh

부산 라우터 설정

Busan(config)#int fa0/0

Busan(config-if)#ip add 1.1.1.14 255.255.255.252

Busan(config-if)#no sh

Busan(config-if)#int fa0/1

Busan(config-if)#ip add 172.0.0.1 255.255.255.0

Busan(config-if)#no sh

====================================

이더채널과 기본설정을 마쳤다.

SVI VLAN을 설정하도록 하겠다.

L3(GW1) 스위치 설정

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#int vlan 10

Switch(config-if)#ip add 172.1.0.1 255.255.255.128

Switch(config-if)#no sh

Switch(config-if)#standby 10 ip 172.1.0.1

Switch(config-if)#standby 10 priority 105

Switch(config-if)#standby 10 preempt

%HSRP-6-STATECHANGE: Vlan10 Grp 10 state Speak -> Standby

%HSRP-6-STATECHANGE: Vlan10 Grp 10 state Standby -> Active

Switch(config-if)#int vlan 20

Switch(config-if)#standby 20 ip 172.1.0.129

Switch(config-if)#standby 20 preempt

%HSRP-6-STATECHANGE: Vlan20 Grp 20 state Speak -> Standby

%HSRP-6-STATECHANGE: Vlan20 Grp 20 state Standby -> Active

%HSRP-6-STATECHANGE: Vlan20 Grp 20 state Speak -> Standby

L3(GW2) 스위치 설정

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-if)#int vlan 20

Switch(config-if)#ip add 172.1.0.129 255.255.255.128

Switch(config-if)#no sh

Switch(config-if)#int vlan 10

Switch(config-if)#standby 10 ip 172.1.0.1

Switch(config-if)#standby 10 preempt

Switch(config-if)#int vlan 20

Switch(config-if)#standby 20 ip 172.1.0.129

Switch(config-if)#standby 20 priority 105

Switch(config-if)#standby 20 preempt

%HSRP-6-STATECHANGE: Vlan10 Grp 10 state Speak -> Standby

%HSRP-6-STATECHANGE: Vlan20 Grp 20 state Speak -> Standby

%HSRP-6-STATECHANGE: Vlan20 Grp 20 state Standby -> Active

L2(좌측) 스위치 설정

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#int fa0/24

Switch(config-if)#switchport access vlan 10

L2(우측) 스위치 설정

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#int fa0/24

Switch(config-if)#switchport access vlan 20

====================================================

VLAN 설정을 마쳤다.

마지막으로 라우팅 설정을 통해 대구-부산간의 통신이 가능케 하겠다.

L3(GW1) 스위치 설정

Switch(config)#router eigrp 100

Switch(config-router)#network 1.1.1.0

Switch(config-router)#network 172.1.0.0

Switch(config-router)#no auto-summary

 >> no auto-summary 값을 주지 않으면, 자동으로 축약해 버리는 값(NULL)이 발생한다.

L3(GW2) 스위치 설정

Switch(config)#router eigrp 100

Switch(config-router)#network 1.1.1.0

Switch(config-router)#network 172.1.0.0

Switch(config-router)#no auto-summary

대구 라우터 설정

Daegu(config)#router eigrp 100

Daegu(config-router)#network 1.1.1.0

ISP 라우터 설정

ISP(config)#router eigrp 100

ISP(config-router)#network 1.1.1.0

부산 라우터 설정

Busan(config)#router eigrp 100

Busan(config-router)#network 1.1.1.0

Busan(config-router)#network 172.0.0.0

실습 목표

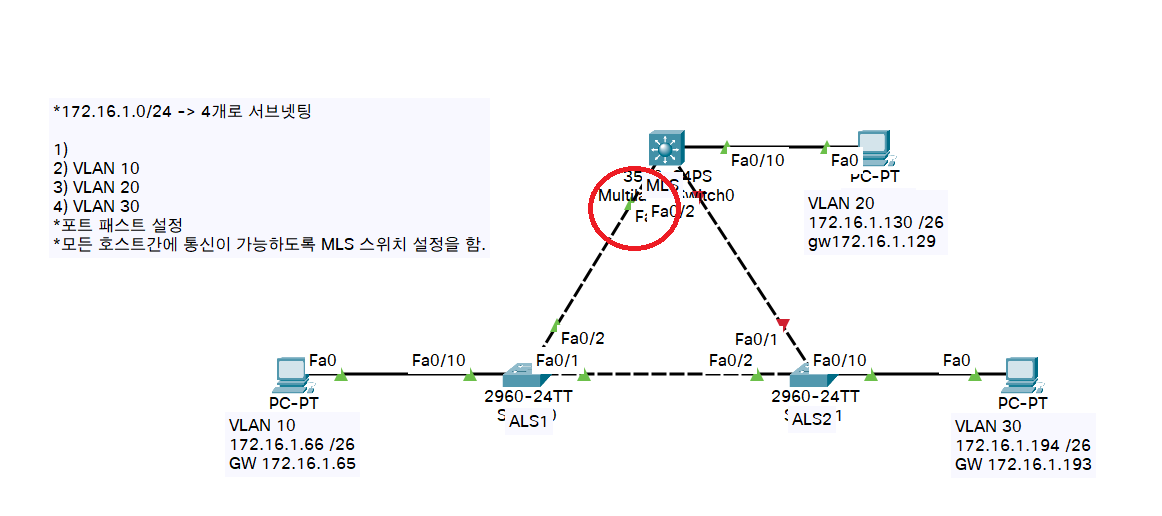

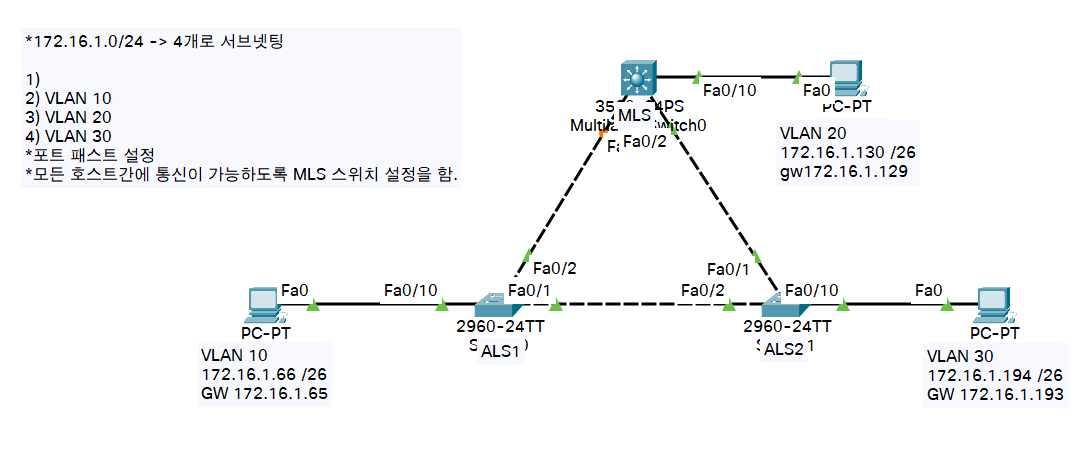

 - 172.16.1.0/24 를 4개로 서브넷팅 하고, 각각의 주소를 VLAN 10, 20, 30에 넣어 호스트에 분배한다.

 - 분배한 호스트간의 통신이 원활하도록 한다.

실습

1) -

2) 172.16.1.64 /26 ~

3) 172.16.1.128 /26 ~

4) 172.16.1.192 /26 ~

L3 스위치(MLS) 설정

MLS(config)#vlan 10

MLS(config-vlan)#vlan 20

MLS(config-vlan)#vlan 30

> VLAN 선언

MLS(config-vlan)#int vlan 10

MLS(config-if)#ip add 172.16.1.65 255.255.255.192

MLS(config-if)#no sh

MLS(config-if)#int vlan 20

MLS(config-if)#ip add 172.16.1.129 255.255.255.192

MLS(config-if)#no sh

MLS(config-if)#int vlan 30

MLS(config-if)#ip add 172.16.1.193 255.255.255.192

MLS(config-if)#no sh

 > VLAN 에 IP주소를 입력

MLS(config-if)#int ra fa0/1-2

MLS(config-if-range)#switchport trunk encapsulation dot1q

MLS(config-if-range)#switchport mode trunk

 > L2 스위치(ALS)와의 트렁크 설정

MLS(config-if-range)#int fa0/10

MLS(config-if)#switchport mode access

MLS(config-if)#switchport access vlan 20

 > 호스트에 VLAN 20 엑세스

L2스위치(ALS1) 설정

Switch(config)#int ra fa0/1-2

Switch(config-if-range)#switchport mode trunk

Switch(config-if-range)#int fa0/10

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

L2스위치(ALS2) 설정

Switch(config)#int ra fa0/1-2

Switch(config-if-range)#switchport mode trunk

Switch(config-if-range)#int fa0/10

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 30

모든 스위치와 호스트 설정을 마친 후 통신이 원활하게 되는 것을 알 수 있었다.

ALS2 스위치는 Root bridge의 역할로, MLS와 ALS1 사이의 회선이 BLK 상태인 것을 확인할 수 있다.

대체포트가 정확이 작동하는지 확인하기 위해 MLS 스위치와 ALS2 스위치 사이의 회선을 끊어보겠다.

MLS(config)#int fa0/2

MLS(config-if)#shutdown

통신을 끊자, BLK상태였던 대체포트가 다시 연결되었으며,

호스트간 통신이 일시적으로 끊긴 후 다시 연결 된 것을 볼 수 있다.

Switch(config-if)# spanning-tree portfast
            >> 30초라는 수렴시간을 줄일 수 있음
        Switch(config-if)# switchport mode access

포트패스트 설정을 해주어 수렴시간을 줄여줄 수 있다.

STP에 대해 알아보았다.

실습 목표

172.16.1.0 /24 를 서브넷팅 하고, 주어진 조건에 맞추어 분배한다.

라우팅 설정은 정적 라우팅을 사용한다.

라우터와 스위치에서 vlan을 생성하고 멤버 할당을 한다.

모든 pc간의 통신이 원활하게 되도록 한다.

기본 설정

 메인 라우터(R1)

R1(config)#int se0/3/0

R1(config-if)#ip add 1.1.1.2 255.255.255.252

R1(config-if)#no sh

R1(config-if)#int fa0/0

R1(config-if)#ip add 1.1.1.5 255.255.255.252

R1(config-if)#no sh

 좌측 라우터(R2)

R2(config)#int se0/3/0

R2(config-if)#ip add 1.1.1.1 255.255.255.252

R2(config-if)#no sh

 L3 스위치

L3(config)#int fa0/24

L3(config-if)#no switchport

 > 스위치 포트 기능을 끔으로써 IP주소를 입력할 수 있다.

L3(config-if)#ip add 1.1.1.6 255.255.255.252

L3(config-if)#no sh

라우터, 스위치의 각 포트별 기본 설정을 마치고 Inter-VLAN을 생성해주고 멤버 할당을 한다.

 좌측 라우터(R2)

R2(config-if)#int fa0/0

R2(config-if)#no sh

R2(config-if)#int fa0/0.10

R2(config-subif)#encapsulation dot1Q 10

R2(config-subif)#ip add 172.16.1.33 255.255.255.224

R2(config-subif)#no sh

 > 트렁크 설정을 위한 802.1Q 캡슐화

R2(config-subif)#int fa0/0.20

R2(config-subif)#encapsulation dot1Q 20

R2(config-subif)#ip add 172.16.1.97 255.255.255.224

R2(config-subif)#no sh

 L3 스위치

L3(config-if)#vlan 10

L3(config-vlan)#vlan 20

L3(config-vlan)#int vlan 10

L3(config-if)#ip add 172.16.1.161 255.255.255.224

L3(config-if)#no sh

L3(config-if)#int vlan 20

L3(config-if)#ip add 172.16.1.225 255.255.255.224

L3(config-if)#no sh

L3(config-if)#int fa0/1

L3(config-if)#switchport trunk encapsulation dot1q

L3(config-if)#switchport mode trunk

 > 트렁크 설정을 위한 802.1Q 캡슐화

L3(config)#ip routing

VLAN 생성을 마쳤다.

이번엔 생성한 VLAN을 스위치를 통해 각 PC에 멤버할당을 할 것이다.

 SW_B 설정

SW_B(config)#int fa0/23

SW_B(config-if)#switchport mode trunk

 > VLAN을 생성한 라우터와 트렁크 설정

SW_B(config-if)#int fa0/24

SW_B(config-if)#switchport mode trunk

 > VLAN 10을 할당해줄 PC와 연결된 스위치와 트렁크 설정

SW_B(config-if)#vlan 10

SW_B(config-vlan)#vlan 20

SW_B(config-vlan)#int fa0/1

SW_B(config-if)#switchport mode access

SW_B(config-if)#switchport access vlan 20

 > VLAN 20 멤버 할당

 SW_A 설정

SW_A(config)#vlan 10

SW_A(config-vlan)#vlan 20

SW_A(config-vlan)#int fa0/1

SW_A(config-if)#switchport mode access

SW_A(config-if)#switchport access vlan 10

 > VLAN 10 멤버 할당

우측 L3 스위치에서도 멤버 할당을 해주겠다.

 SW_C 설정

SW_C(config)#int fa0/24

SW_C(config-if)#switchport mode trunk

SW_C(config-if)#vlan 10

SW_C(config-vlan)#vlan 20

SW_C(config-vlan)#int fa0/1

SW_C(config-if)#switchport mode access

SW_C(config-if)#switchport access vlan 10

 SW_D 설정

SW_D(config)#vlan 10

SW_D(config-vlan)#vlan 20

SW_D(config-vlan)#int fa0/1

SW_D(config-if)#switchport mode access

SW_D(config-if)#switchport access vlan 20

R2 라우터 내부의 VLAN 통신과 L3 스위치 내부의 VLAN 통신이 연결 된 것을 알 수 있다.

마지막으로 라우팅 설정을 통해 두 지역간의 통신이 가능하도록 설정하겠다.

주어진 조건대로 정적 라우팅을 활용하겠다.

정적 라우팅 설정

 메인 라우터(R1)

R1(config)#ip route 172.16.1.32 255.255.255.224 1.1.1.1

R1(config)#ip route 172.16.1.96 255.255.255.224 1.1.1.1

R1(config)#ip route 172.16.1.160 255.255.255.224 1.1.1.6

R1(config)#ip route 172.16.1.224 255.255.255.224 1.1.1.6

 왼쪽 라우터(R2)

R2(config)#ip route 172.16.1.160 255.255.255.224 1.1.1.2

R2(config)#ip route 172.16.1.224 255.255.255.224 1.1.1.2

 L3 스위치

L3(config)#ip route 172.16.1.32 255.255.255.224 1.1.1.5

L3(config)#ip route 172.16.1.96 255.255.255.224 1.1.1.5

좌측(대구) -> 우측(울산) 핑테스트

우측(울산) -> 좌측(대구) 핑테스트

라우팅 설정을 마치자 두 지역간의 통신이 원활한 것을 확인할 수 있다.

실습 목표

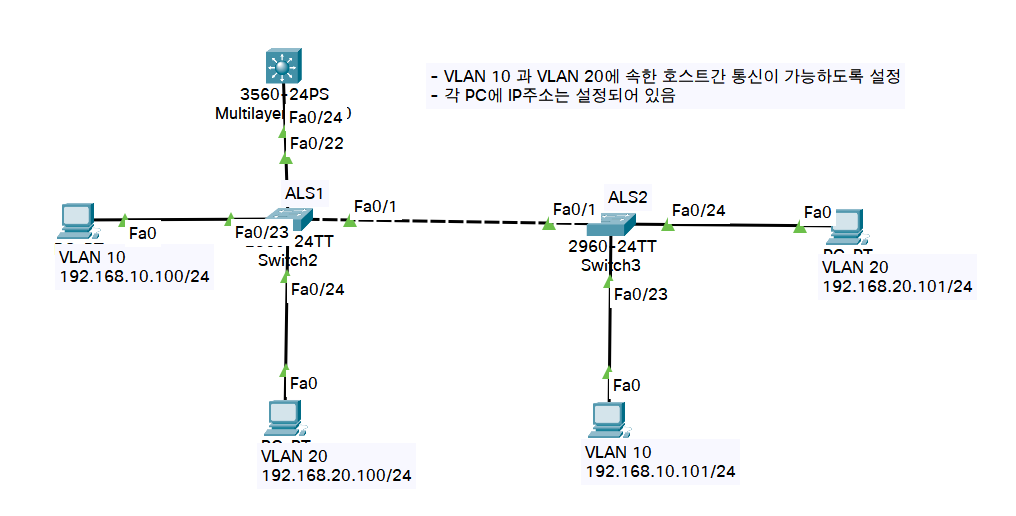

라우터에서 VLAN10, 20을 생성하고 멤버 할당 하라

모든 PC가 통신이 가능하게 하라.

실습 내용

 라우터 설정

Router(config)#int fa0/0

Router(config-if)#no sh

Router(config-if)#int fa0/0.10

Router(config-subif)#encapsulation dot1Q 10

Router(config-subif)#ip add 192.168.10.1 255.255.255.0

Router(config-subif)#no sh

Router(config-subif)#int fa0/0.20

Router(config-subif)#encapsulation dot1Q 20

Router(config-subif)#ip add 192.168.20.1 255.255.255.0

Router(config-subif)#no sh

 스위치1(ALS1) 설정

ALS1(config)#int fa0/22

ALS1(config-if)#switchport mode trunk

ALS1(config-if)#int fa0/1

ALS1(config-if)#switchport mode trunk

ALS1(config-if)#vlan 10

ALS1(config-vlan)#vlan 20

ALS1(config-vlan)#int fa0/23

ALS1(config-if)#switchport mode access

ALS1(config-if)#switchport access vlan 10

ALS1(config-if)#int fa0/24

ALS1(config-if)#switchport mode access

ALS1(config-if)#switchport access vlan 20

 스위치2(ALS2) 설정

ALS2(config)#vlan 10

ALS2(config-vlan)#vlan 20

ALS2(config-vlan)#int fa0/23

ALS2(config-if)#switchport mode access

ALS2(config-if)#switchport access vlan 10

ALS2(config-if)#int fa0/24

ALS2(config-if)#switchport mode access

ALS2(config-if)#switchport access vlan 20

이전 실습과 흡사하며 스위치가 하나 추가된 차이가 있다.

스위치간에 트렁크 설정만 해 준다면 이전 실습과 동일하다고 볼 수 있다.

저번 실습을 통해 스위치에서 VLAN을 생성하고, 멤버 할당하는 실습을 해보았다.

이번 실습에는 간단한 토폴로지로, 라우터에서 VLAN을 생성하고 이를 할당 할 것이다.

 실습 목표

라우터에서 vlan 10, 20을 생성하고 멤버 할당

 라우터 설정

Router(config)#int fa0/0

Router(config-if)#no sh

Router(config-if)#int fa0/0.10

Router(config-subif)#encapsulation dot1Q 10

Router(config-subif)#ip add 10.10.10.1 255.255.255.0

Router(config-subif)#no sh

 > vlan 10 생성, 802.1Q로 캡슐화 한 후 ip주소 입력

Router(config-subif)#int fa0/0.20

Router(config-subif)#encapsulation dot1Q 20

Router(config-subif)#ip add 10.10.20.1 255.255.255.0

Router(config-subif)#no sh

 스위치 설정

Switch(config)#int fa0/24

Switch(config-if)#switchport mode trunk

 > 라우터와 트렁크설정을 통해 VLAN 정보를 받는다.

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#int fa0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#int fa0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

 > 각각의 PC에 멤버를 할당해준다.

핑 테스트가 잘 되는 것을 확인할 수 있다.

 실습 목표

L3 스위치에서 VLAN을 생성하고, 각 스위치에서 멤버를 할당한다.

Trunk 설정을 한다.

 실습 내용

L3 스위치 설정

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#int vlan 10

Switch(config-if)#ip add 192.168.10.1 255.255.255.0

Switch(config-if)#no sh

 > vlan 10 생성, ip주소 입력

Switch(config-if)#int vlan 20

Switch(config-if)#ip add 192.168.20.1 255.255.255.0

Switch(config-if)#no sh

 > vlan 20 생성, ip주소 입력

Switch(config-if)#int fa0/24

Switch(config-if)#switchport trunk encapsulation dot1q

Switch(config-if)#switchport mode trunk

Switch(config-if)#exit

 > fa0/24 포트와 연결된 스위치에 트렁크 설정

Switch(config)#ip routing

 스위치1(ALS1) 설정

ALS1(config)#int fa0/1

ALS1(config-if)#switchport mode trunk

 > fa0/1 포트와 연결된 스위치에 트렁크 설정

ALS1(config-if)#vlan 10

ALS1(config-vlan)#vlan 20

ALS1(config-vlan)#int fa0/23

ALS1(config-if)#switchport mode access

ALS1(config-if)#switchport access vlan 10

 > vlan 10 생성, fa0/23 포트에 vlan 10을 access

ALS1(config-if)#int fa0/24

ALS1(config-if)#switchport mode access

ALS1(config-if)#switchport access vlan 20

 > vlan 20 생성, fa0/24 포트에 vlan 20을 access

 스위치2(ALS2) 설정

ALS2(config)#vlan 10

ALS2(config-vlan)#vlan 20

ALS2(config-vlan)#int fa0/23

ALS2(config-if)#switchport mode access

ALS2(config-if)#switchport access vlan 10

ALS2(config-if)#int fa0/24

ALS2(config-if)#switchport mode access

ALS2(config-if)#switchport access vlan 20

핑 테스트 결과 잘 되는것을 확인할 수 있다.

 1. 스위치 기술
    VLAN
    STP/RSTP/MSTP
    보안

     1) VLAN
      >> A VLAN = A Broadcast Domain = A logical Subnet
                         -----------------------
                          = 하나의 네트워크

      >> 보안 향상
      >> 불필요한 브로드캐스트 트래픽을 줄일 수 있음
      >> 장비 설정 관련
           - 각 Logical Network를 구분할 수 있는 식별자가 필요
                 ------------------
                   = VLAN
       --> 이 식별자를 VLAN ID라고 함
       >> VLAN ID를 생성하는 명령이 필요함 = VLAN 생성

     - 각 Logical Network에 속하는 시스템이 누구인지를
       정의하는 명령이 필요 = 멤버 할당


      >> VLAN 설정 명령어
         Step 1. VLAN 생성
                   Switch(config)# vlan vlan_id ( <- 숫자 )
                   Switch(config-vlan)#  ( <- VLAN 설정 모드 )


         Step 2. 멤버 할당
                   Switch(config)# interface 인터페이스명
                   Switch(config-if)# switchport access vlan vlan_id( <- 숫자 )

                Ex) Switch(config)# interface fa0/1
                     Switch(config-if)# switchport access vlan 100

                  >> fa0/1 인터페이스와 연결된 시스템은 VLAN 100의 멤버로 정의

      >> VLAN 설정 확인
             : Switch# show vlan
                        >> VLAN ID와 포트 정보


      >> VLAN 트렁킹 프로토콜 -> 어떤 VLAN에서 발생한 트래픽인지를 알려주는
                                               식별자를 넣는 방법

        1) ISL : 시스코 스위치 ( L3 스위치 이상 )
                 -> ISL 헤더를 Encapsualtion
                     ---------
                      VLAN ID 정보 포함

        2) 802.1Q : 표준 트렁킹 프로토콜 ( 모든 벤더에서 만든 장비에서 지원 해줌 )
                 -> 내부 태깅 매커니즘
                            -----
                          tagging
                 -> 오리지널 프레임에 4Byte 크기의 tag라 부르는 필드를 추가

                    >> VLAN ID를 식별하기 위해 12개의 비트를 사용
                                                             -------------
                                                              2^12 = 4096

    >> 트렁크 포트 설정 명령어 ( 시스코 스위치 기준 )
           1) L2 스위치
                Switch(config-if)# switchport mode trunk
               >> 모드를 트렁크로 설정하면 자동으로 트렁킹 프로토콜은 802.1Q를 사용 함.

           2) L3 스위치
                Switch(config-if)# switchport trunk encapsulation dot1q
                                      >> 트렁킹 트로토콜 정의
                Switch(config-if)# switchport mode trunk

    >> 트렁크 포트 확인 명령어
          Switch# show interface trunk

    >> VLAN 생성 및 삭제 가능한 VLAN 범위
            : 2 ~ 1001

            --> VLAN 1, VLAN 1002 ~ 1005는 삭제 불가능

스위치 명령어
  1. VLAN 정보 삭제
 >> Switch# delete vlan.dat

  2. VLAN ID 생성
 >> Switch#(config)# vlan 100

  3. VLAN 멤버 할당
 >> fa0/1 ~ fa0/10
        --> VLAN 100 멤버로 할당
              Switch(config-if)# switchport access vlan 100

        --> interface range fa0/1 -10
              Switch(config-if-range)# switchport access vlan 100


 -장비 재부팅 - Switch# reload

실습 목표

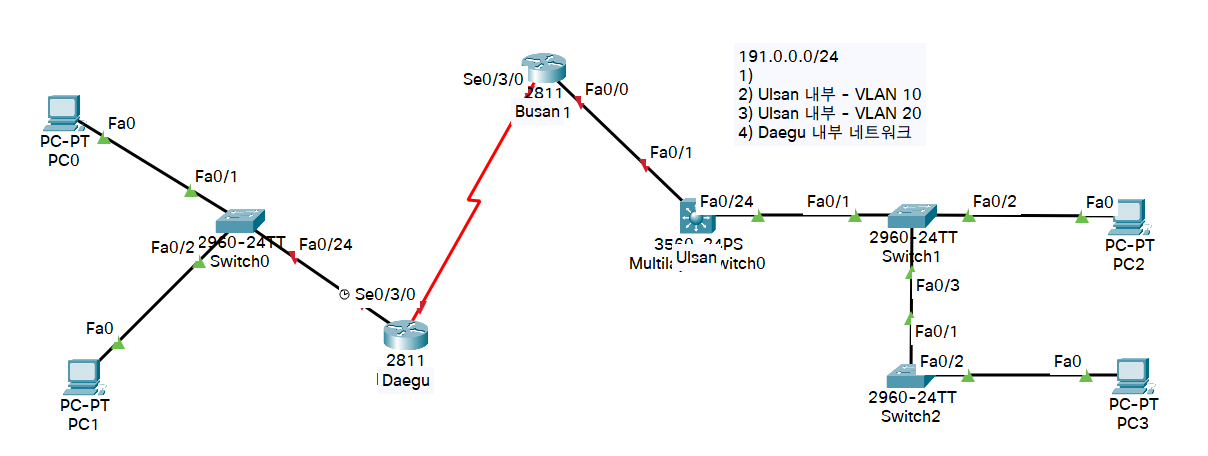

주어진 191.0.0.0/24 IP 주소를 4개의 범위로 서브넷팅하고, 조건에 맞춰 분배하라.

라우팅 방식은 자유.

울산 내부는 VLAN을 활용하여 분배하라.

모든 지역간의 통신이 원활하게 하라.

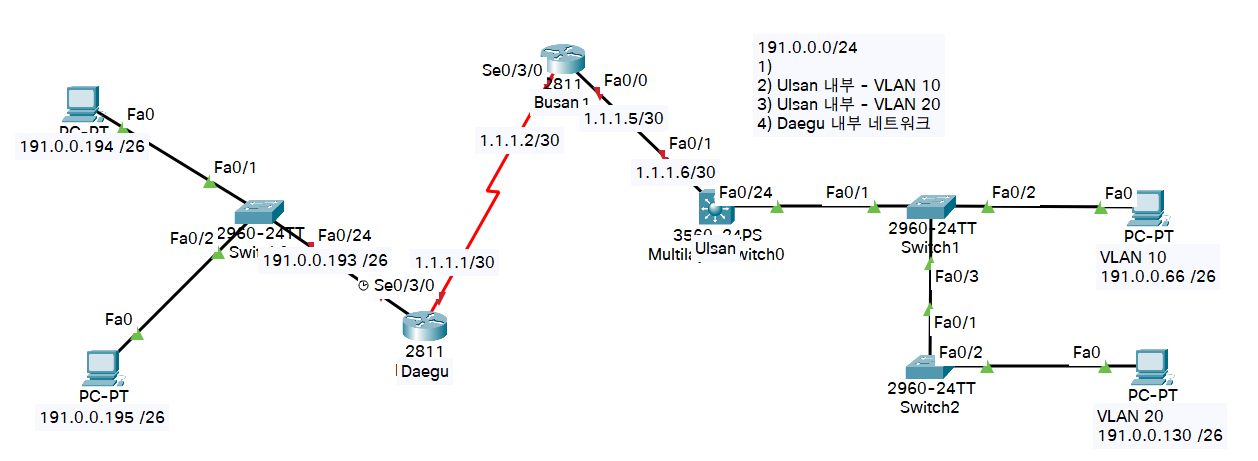

서브넷팅 한 IP는 위의 사진과 같다.

기본 설정

 대구 라우터

Daegu(config)#int fa0/0

Daegu(config-if)#ip add 191.0.0.193 255.255.255.192

Daegu(config-if)#no sh

Daegu(config-if)#int se0/3/0

Daegu(config-if)#ip add 1.1.1.1 255.255.255.252

Daegu(config-if)#no sh

 부산 라우터

Busan(config)#int fa0/0

Busan(config-if)#ip add 1.1.1.5 255.255.255.252

Busan(config-if)#no sh

Busan(config-if)#int se0/3/0

Busan(config-if)#ip add 1.1.1.2 255.255.255.252

Busan(config-if)#no sh

 울산 L3 스위치(라우터)

Ulsan(config)#int fa0/1

Ulsan(config-if)#no switchport

 > 기본적으로 스위치 포트로 역활을 수행한다.

 no switchport 명령어를 통해 해당 포트를 라우터 포트로 역활하도록 할 수 있다.

Ulsan(config-if)#ip add 1.1.1.6 255.255.255.252

Ulsan(config-if)#no sh

Ulsan(config-if)#vlan 10

Ulsan(config-vlan)#vlan 20

 > VLAN 10, 20을 생성

Ulsan(config-vlan)#int vlan 10

Ulsan(config-if)#ip add 191.0.0.65 255.255.255.192

Ulsan(config-if)#no sh

Ulsan(config-if)#int vlan 20

Ulsan(config-if)#ip add 191.0.0.129 255.255.255.192

Ulsan(config-if)#no sh

 > VLAN에 서브넷팅한 IP 주소 범위를 할당한다.

Ulsan(config-if)#int fa0/24

Ulsan(config-if)#switchport trunk encapsulation dot1q

Ulsan(config-if)#switchport mode trunk

 > fa0/24 포트에 trunk 설정을 한다.

Ulsan(config)#ip routing

 Switch1 설정

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#int fa0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

 Switch2 설정

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#int fa0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#int fa0/1

Switch(config-if)#switchport mode trunk

> 두 스위치에서 trunk 설정을 통해 L3 스위치에서 VLAN에 입력한 IP주소를 받아 사용한다.

그리고 각각 연결된 PC에 VLAN을 할당한다.

 * Ulsan L3 SW ~ SW2 까지의 설정은 지난 실습에서 연습한 것과 동일하다. 이해가 어렵다면 참고하자 *

기본 설정을 마치고 각 지역의 내부통신은 가능하고, 외부통신만 불가능하다.

라우팅 설정을 통해 외부 통신이 가능케 한다. 나는 정적 라우팅을 적용했다.

 대구 라우터

Daegu(config)#ip route 191.0.0.64 255.255.255.192 1.1.1.2

Daegu(config)#ip route 191.0.0.128 255.255.255.192 1.1.1.2

 부산 라우터

Busan(config)#ip route 191.0.0.192 255.255.255.192 1.1.1.1

Busan(config)#ip route 191.0.0.64 255.255.255.192 1.1.1.6

Busan(config)#ip route 191.0.0.128 255.255.255.192 1.1.1.6

 울산 라우터

Ulsan(config)#ip route 191.0.0.192 255.255.255.192 1.1.1.5

울산 내부 네트워크의 경우, 서브넷팅으로 두개의 네트워크 주소 범위를 가졌으므로

각각의 네트워크 주소 범위로 라우팅을 해 주어야 한다.

핑 테스트 결과

대구 <-> 부산 <-> 울산 간의 통신이 원활하다는 것을 알 수 있다.

실습 목표

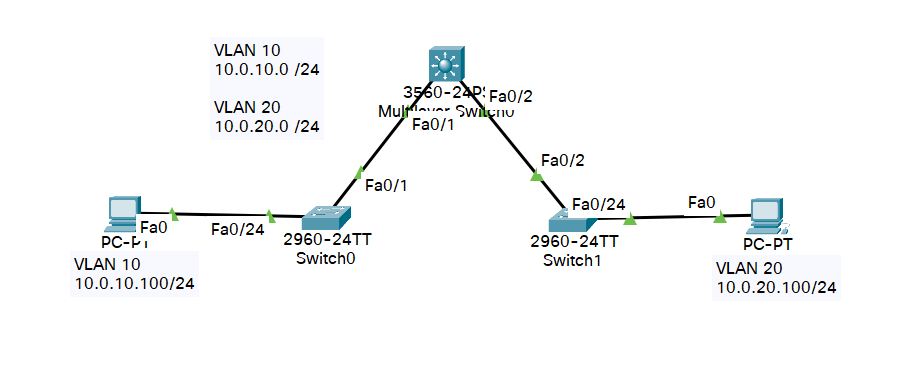

VLAN 을 생성하고 멤버 할당을 한다.

L3 스위치를 라우터의 역할을 할 수 있도록 설정한다.

 *L3 스위치는 L2의 역할도, L3의 역할도 수행할 수 있다. 설정을 통해 변경이 가능하다.

두 PC가 서로 통신이 가능케 한다.

L3 스위치 설정

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

 -> VLAN 10, 20 선언(생성)

Switch(config-vlan)#int ra fa0/1-2

 > interface range, 여러 회선을 지정할 때 사용한다.

Switch(config-if-range)#switchport trunk encapsulation dot1q

Switch(config-if-range)#switchport mode trunk

 > trunk 설정은 물리적으로 다른 스위치간에 vlan을 공유할 때 사용한다.

 > L3 스위치에서 VLAN 10과 VLAN 20을 생성하고, 이를 공유하기 위해 trunk 설정을 해 준다.

Switch(config-if-range)#int vlan 10

Switch(config-if)#ip add 10.0.10.1 255.255.255.0

Switch(config-if)#no sh

Switch(config-if)#int vlan 20

Switch(config-if)#ip add 10.0.20.1 255.255.255.0

Switch(config-if)#no sh

 > L3 스위치에서 생성한 VLAN에 IP주소를 입력한다.

Switch(config-if)#ip routing

 > L3 스위치를 라우터 역할을 수행하도록 하는 명령어

 왼쪽 SW 설정

Switch(config)#int fa0/1

Switch(config-if)#switchport mode trunk

 > 트렁크 모드로 변경

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

 > VLAN 10, 20 생성

Switch(config-vlan)#int fa0/24

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

 > fa0/24 포트를 vlan 10 전용으로 설정

 오른쪽 SW 설정

Switch(config)#int fa0/2

Switch(config-if)#switchport mode trunk

Switch(config-if)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#int fa0/24

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

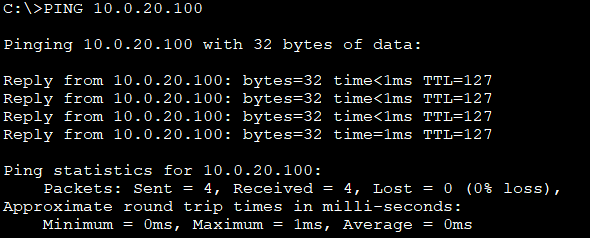

설정을 마치고 핑테스트를 해보았다.

아무 이상 없이 핑테스트가 작동한다.

 1. RIP 설정
     Router(config)# router rip
     Router(config-router)# network 주소
                                                -----
                                          형식 : 클래스풀 네트워크
                                   어떤 주소 : 인터페이스 (라우터)

   >> 10.0.0.0/8, 8.0.0.0/8, 9.0.0.0/8

 2. RIP의 메트릭
             -------
         경로 결정 기준

    -> hop-count : 목적지 네트워크에 도달하기위해 라우터를 경유한 횟수

    -> 최대 hop-count : 15 hop, 16hop 이상은 도달 불가능한 경로

 3. 디스턴스 벡터 계열
    ---------------
       라우팅 알고리즘

 4. 업데이트 타임(시간) : 30초

 5. show ip protocols
     >> RIP 설정 내용 확인 할 수 있음
           : 어떤 인터페이스가 RIP에 참여하고 있는 지
           : 자동 요약기능이 활성화/비활성화 되어 있는 지
           : RIP의 Version을 확인할 수 있음.
           : 라우팅 루핑을 방지하기 위한 타이머 확인 가능

   Router# debug ip rip
     >> 업데이트 패킷의 송수신 내용을 확인.

6. RIP은 네트워크를 광고하면서 해당 네트워크의 메트릭을 1만큼 증가시킨다.

   업데이트 패킷을 수신한 라우터는 해당 패킷의 메트릭을 참고하여
   라우팅 테이블에 메트릭을 기록함.
    --> 수신 라우터는 목적지 네트워크에 대한 메트릭을 계산 안한다.


   >> 루머에 의한 라우팅

 7. VLAN (Virtual LAN)

     1) A VLAN = A Broadcast Domain = A Logical Subnet

     2) VLAN 설정
          Step 1. VLAN 생성 -> VLAN ID 만들기
                  Switch(config)# vlan 아이디(숫자)
                  Switch(config-vlan)#
                 -----------------------
                    VLAN 설정 모드

          Step 2. 멤버 할당
                  Switch(config)# interface 인터페이스명
                  Switch(config-if)# switchport access vlan 아이디(숫자)


    3) 트렁크 설정
        - L2 스위치
          Switch(config-if)# switchport mode trunk

        - L3 스위치
          Switch(config-if)# switchport trunk encapsulation dot1q
          Switch(config-if)# switchport mode trunk

    4) VLAN 설정 확인
        Switch# show vlan

    5) 트렁크 포트 확인
        Switch# show interface trunk

    6) L3 스위치 라우팅 활성화
        Switch(config)# ip routing

    7) VLAN 인터페이스 활성화 조건
        - 해당 VLAN ID가 생성이 되어 있어야 함
        - 해당 VLAN에 속하는 멤버가 있어야 함
          만약, 멤버가 없다면 트렁크 포트가 정의되어 있으면 됨.

          >> VLAN 인터페이스
              --> interface vlan 10

               VLAN ID
              --> vlan 10

     8) Inter-VLAN 라우팅 설정시 필요한 명령어들
          - VLAN ID 생성
          - VLAN 인터페이스 생성
             >> 게이트웨이 주소 설정을 위해 생성함
                  ------------------
                       --> VLAN에 속한 호스트가 사용할 게이트웨이 주소
                   - 라우팅 활성화
                   - 트렁크 설정
                     -------------
                        스위치간 링크는 트렁크링크로 구성
                                               ------------
                               >> 주어진 토폴로지에서 다수의 VLAN이 존재하고 여러 L2 스위치가 있을 때
                                     모든 L2 스위치에 각 VLAN에 대한 ID를 생성해야 한다.
