실습 목표

172.16.1.0 /24 를 서브넷팅 하고, 주어진 조건에 맞추어 분배한다.

라우팅 설정은 정적 라우팅을 사용한다.

라우터와 스위치에서 vlan을 생성하고 멤버 할당을 한다.

모든 pc간의 통신이 원활하게 되도록 한다.

기본 설정

 메인 라우터(R1)

R1(config)#int se0/3/0

R1(config-if)#ip add 1.1.1.2 255.255.255.252

R1(config-if)#no sh

R1(config-if)#int fa0/0

R1(config-if)#ip add 1.1.1.5 255.255.255.252

R1(config-if)#no sh

 좌측 라우터(R2)

R2(config)#int se0/3/0

R2(config-if)#ip add 1.1.1.1 255.255.255.252

R2(config-if)#no sh

 L3 스위치

L3(config)#int fa0/24

L3(config-if)#no switchport

 > 스위치 포트 기능을 끔으로써 IP주소를 입력할 수 있다.

L3(config-if)#ip add 1.1.1.6 255.255.255.252

L3(config-if)#no sh

라우터, 스위치의 각 포트별 기본 설정을 마치고 Inter-VLAN을 생성해주고 멤버 할당을 한다.

 좌측 라우터(R2)

R2(config-if)#int fa0/0

R2(config-if)#no sh

R2(config-if)#int fa0/0.10

R2(config-subif)#encapsulation dot1Q 10

R2(config-subif)#ip add 172.16.1.33 255.255.255.224

R2(config-subif)#no sh

 > 트렁크 설정을 위한 802.1Q 캡슐화

R2(config-subif)#int fa0/0.20

R2(config-subif)#encapsulation dot1Q 20

R2(config-subif)#ip add 172.16.1.97 255.255.255.224

R2(config-subif)#no sh

 L3 스위치

L3(config-if)#vlan 10

L3(config-vlan)#vlan 20

L3(config-vlan)#int vlan 10

L3(config-if)#ip add 172.16.1.161 255.255.255.224

L3(config-if)#no sh

L3(config-if)#int vlan 20

L3(config-if)#ip add 172.16.1.225 255.255.255.224

L3(config-if)#no sh

L3(config-if)#int fa0/1

L3(config-if)#switchport trunk encapsulation dot1q

L3(config-if)#switchport mode trunk

 > 트렁크 설정을 위한 802.1Q 캡슐화

L3(config)#ip routing

VLAN 생성을 마쳤다.

이번엔 생성한 VLAN을 스위치를 통해 각 PC에 멤버할당을 할 것이다.

 SW_B 설정

SW_B(config)#int fa0/23

SW_B(config-if)#switchport mode trunk

 > VLAN을 생성한 라우터와 트렁크 설정

SW_B(config-if)#int fa0/24

SW_B(config-if)#switchport mode trunk

 > VLAN 10을 할당해줄 PC와 연결된 스위치와 트렁크 설정

SW_B(config-if)#vlan 10

SW_B(config-vlan)#vlan 20

SW_B(config-vlan)#int fa0/1

SW_B(config-if)#switchport mode access

SW_B(config-if)#switchport access vlan 20

 > VLAN 20 멤버 할당

 SW_A 설정

SW_A(config)#vlan 10

SW_A(config-vlan)#vlan 20

SW_A(config-vlan)#int fa0/1

SW_A(config-if)#switchport mode access

SW_A(config-if)#switchport access vlan 10

 > VLAN 10 멤버 할당

우측 L3 스위치에서도 멤버 할당을 해주겠다.

 SW_C 설정

SW_C(config)#int fa0/24

SW_C(config-if)#switchport mode trunk

SW_C(config-if)#vlan 10

SW_C(config-vlan)#vlan 20

SW_C(config-vlan)#int fa0/1

SW_C(config-if)#switchport mode access

SW_C(config-if)#switchport access vlan 10

 SW_D 설정

SW_D(config)#vlan 10

SW_D(config-vlan)#vlan 20

SW_D(config-vlan)#int fa0/1

SW_D(config-if)#switchport mode access

SW_D(config-if)#switchport access vlan 20

R2 라우터 내부의 VLAN 통신과 L3 스위치 내부의 VLAN 통신이 연결 된 것을 알 수 있다.

마지막으로 라우팅 설정을 통해 두 지역간의 통신이 가능하도록 설정하겠다.

주어진 조건대로 정적 라우팅을 활용하겠다.

정적 라우팅 설정

 메인 라우터(R1)

R1(config)#ip route 172.16.1.32 255.255.255.224 1.1.1.1

R1(config)#ip route 172.16.1.96 255.255.255.224 1.1.1.1

R1(config)#ip route 172.16.1.160 255.255.255.224 1.1.1.6

R1(config)#ip route 172.16.1.224 255.255.255.224 1.1.1.6

 왼쪽 라우터(R2)

R2(config)#ip route 172.16.1.160 255.255.255.224 1.1.1.2

R2(config)#ip route 172.16.1.224 255.255.255.224 1.1.1.2

 L3 스위치

L3(config)#ip route 172.16.1.32 255.255.255.224 1.1.1.5

L3(config)#ip route 172.16.1.96 255.255.255.224 1.1.1.5

좌측(대구) -> 우측(울산) 핑테스트

우측(울산) -> 좌측(대구) 핑테스트

라우팅 설정을 마치자 두 지역간의 통신이 원활한 것을 확인할 수 있다.

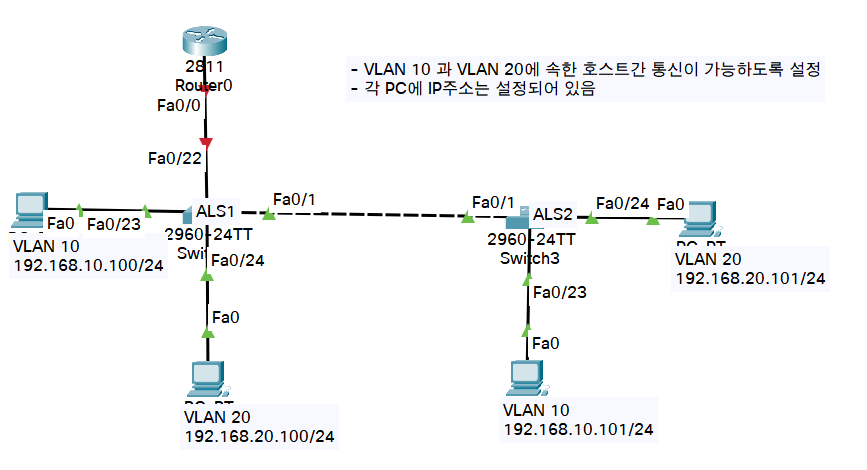

실습 목표

라우터에서 VLAN10, 20을 생성하고 멤버 할당 하라

모든 PC가 통신이 가능하게 하라.

실습 내용

 라우터 설정

Router(config)#int fa0/0

Router(config-if)#no sh

Router(config-if)#int fa0/0.10

Router(config-subif)#encapsulation dot1Q 10

Router(config-subif)#ip add 192.168.10.1 255.255.255.0

Router(config-subif)#no sh

Router(config-subif)#int fa0/0.20

Router(config-subif)#encapsulation dot1Q 20

Router(config-subif)#ip add 192.168.20.1 255.255.255.0

Router(config-subif)#no sh

 스위치1(ALS1) 설정

ALS1(config)#int fa0/22

ALS1(config-if)#switchport mode trunk

ALS1(config-if)#int fa0/1

ALS1(config-if)#switchport mode trunk

ALS1(config-if)#vlan 10

ALS1(config-vlan)#vlan 20

ALS1(config-vlan)#int fa0/23

ALS1(config-if)#switchport mode access

ALS1(config-if)#switchport access vlan 10

ALS1(config-if)#int fa0/24

ALS1(config-if)#switchport mode access

ALS1(config-if)#switchport access vlan 20

 스위치2(ALS2) 설정

ALS2(config)#vlan 10

ALS2(config-vlan)#vlan 20

ALS2(config-vlan)#int fa0/23

ALS2(config-if)#switchport mode access

ALS2(config-if)#switchport access vlan 10

ALS2(config-if)#int fa0/24

ALS2(config-if)#switchport mode access

ALS2(config-if)#switchport access vlan 20

이전 실습과 흡사하며 스위치가 하나 추가된 차이가 있다.

스위치간에 트렁크 설정만 해 준다면 이전 실습과 동일하다고 볼 수 있다.

저번 실습을 통해 스위치에서 VLAN을 생성하고, 멤버 할당하는 실습을 해보았다.

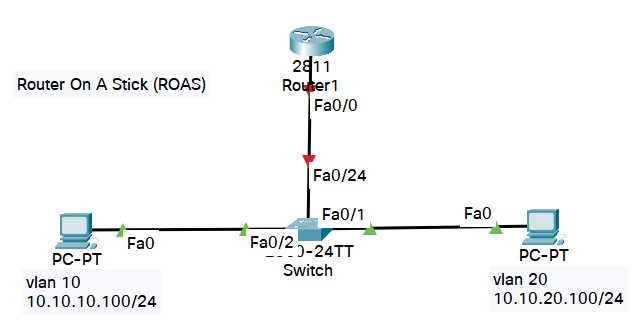

이번 실습에는 간단한 토폴로지로, 라우터에서 VLAN을 생성하고 이를 할당 할 것이다.

 실습 목표

라우터에서 vlan 10, 20을 생성하고 멤버 할당

 라우터 설정

Router(config)#int fa0/0

Router(config-if)#no sh

Router(config-if)#int fa0/0.10

Router(config-subif)#encapsulation dot1Q 10

Router(config-subif)#ip add 10.10.10.1 255.255.255.0

Router(config-subif)#no sh

 > vlan 10 생성, 802.1Q로 캡슐화 한 후 ip주소 입력

Router(config-subif)#int fa0/0.20

Router(config-subif)#encapsulation dot1Q 20

Router(config-subif)#ip add 10.10.20.1 255.255.255.0

Router(config-subif)#no sh

 스위치 설정

Switch(config)#int fa0/24

Switch(config-if)#switchport mode trunk

 > 라우터와 트렁크설정을 통해 VLAN 정보를 받는다.

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#int fa0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#int fa0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

 > 각각의 PC에 멤버를 할당해준다.

핑 테스트가 잘 되는 것을 확인할 수 있다.
